• Minitab 18 - 量具推移圖 (Gage Run Chart) 能告訴我關於量測系統什麼資訊?

• A

• 解釋量具推移圖的主要結果



  完成以下步驟解釋量具推移圖 (Gage Run Chart)。



  步驟 1：評估零件之間的變異



  使用量具推移圖評估每個零件的測量值中的變異。量具推移圖有助於您查看由操作員或零件所引起的測量變異的大小。

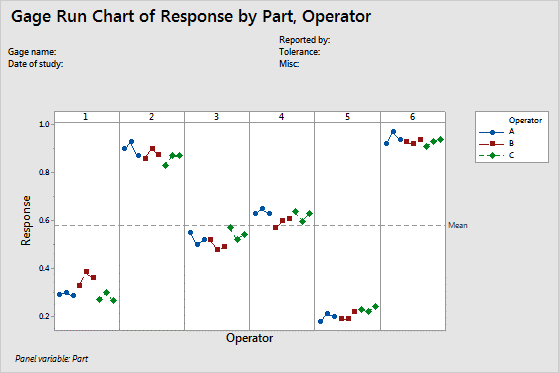

  此量具推移圖顯示了從製造過程選取的 6 個零件的測量值。零件表示製程的一般常態變異。3 個操作員使用同樣的量具按隨機順序測量每個零件 3 次。







  在此圖中，零件之間的變異非常明顯。零件 2 和零件 6 的測量值比零件 1 和零件 5 高。



  步驟 2：評估每位操作員的測量值之間的變異



  對於每個零件，可以比較由每位操作員本身測量值之間的變異，以及操作員之間的測量值差異。您還可以查看測量值與水平參考線的關係。預設情況下，參考線是所有觀測值的平均值。

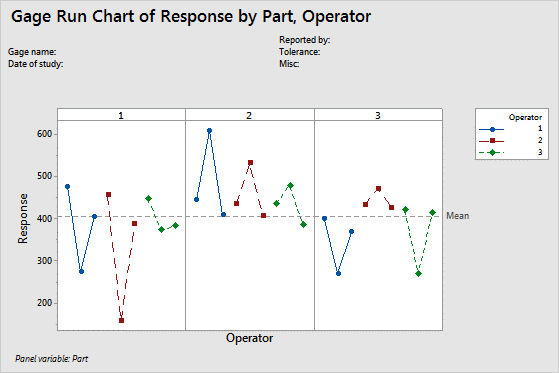

  此量具推移圖顯示了操作員的測量不具有良好的重複性 (repeatability)。每位操作員測量每個零件 3 次 (3 個試驗)。當同一操作員本身測量同一零件時，測量之間的差異較大。這種波動性可能表明操作員在測量之間調整其測量方式。

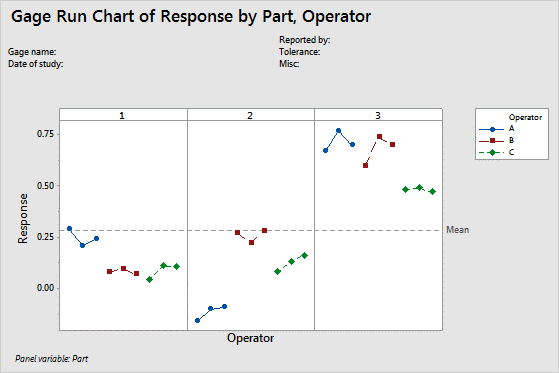

  此量具推移圖顯示這些操作員本身對每個零件的重複測量較一致，但是這些操作員之間對同一零件的測量值存在較大差異。
