• Q

• Minitab 提供何種管制圖來繪製連續型數據?

• A

• Minitab 的計量型管制圖



  什麼是計量型管制圖



  計量型管制圖繪製連續型的製程量測數據，例如，長度或是壓力，並依時間順序顯示。相對於計量型管制圖，屬性管制圖則繪製計數數據，例如，缺陷數或報廢品數量。計量型管制圖如同所有管制圖，幫你找出變異的原因研究、修正你的製程並避免過度控制。

  有兩種主要計量型管制圖：有分群的管制圖和單一量測值的管制圖。



  有分群的計量型管制圖



  圖形中每一個點代表一個分群；每一個分群來自於相同條件下的產出結果。例如，你希望為製程中特定的量測結果繪製管制圖，若每小時抽樣並量測五個樣本，你的分群大小將是5。

  分群的計量型管制圖包含 Xbar、R、S 和 Zone 管制圖。

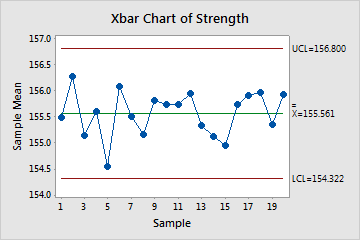

  Xbar 管制圖

  依時間順序繪製製程平均，追蹤製程水準和偵測是否存在影響平均的特殊原因。

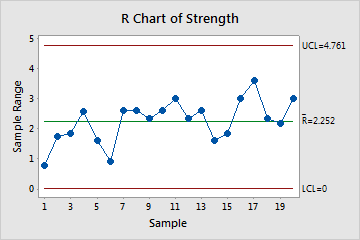

  R 管制圖

  依時間順序繪製製程全距，其用於追蹤製程變異並偵測非預期變異。

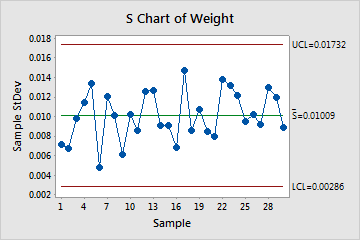

  S 管制圖

  依時間順序繪製製程標準差，其用於追蹤製程變異並偵測非預期變異。

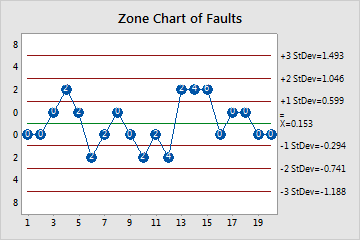

  Zone 管制圖

  從中心線算起，在1、2和3個標準差的區域繪製累積分數，用於偵測非預期的變異。



  備註

  Minitab 也提供數個組合分群管制圖：Xbar-R、Xbar-S、I-MR-R/S between/within)。用這些管制圖同時檢視製程平均和變異。



  單一觀測值的計量型管制圖



  圖形中每一個點代表一個量測結果，即分群大小是1。在量測成本高、產量少或是製造循環時間長的時候，使用單一觀測值管制圖，例如：測試樣本可承受的應力(破壞性測試)。單一觀測值管制圖包含I管制圖和MR管制圖。

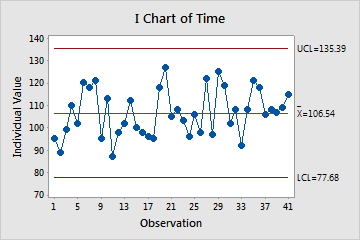

  I 管制圖

  依時間順序繪製觀測值，其用於追蹤製程水準和偵測是否存在特殊原因。

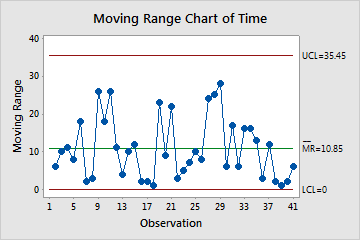

  移動全距管制圖

  依時間順序繪製移動全距，其用於追蹤製程變異並偵測是否存在特殊原因。



  備註

  Minitab 也提供數個組合單一觀測值管制圖：I-MR、Z-MR。用這些管制圖同時檢視製程平均和變異。



  其他計量型管制圖



  Minitab 也提供其他兩種計量型管制圖，其用於更複雜的應用：

  時間權重管制圖─使用歷史數據幫助你追蹤製程內小幅度的偏移。

  多變量管制圖─顯示多個相關數據如何同時影響製程或產出。

   原廠英文解答
